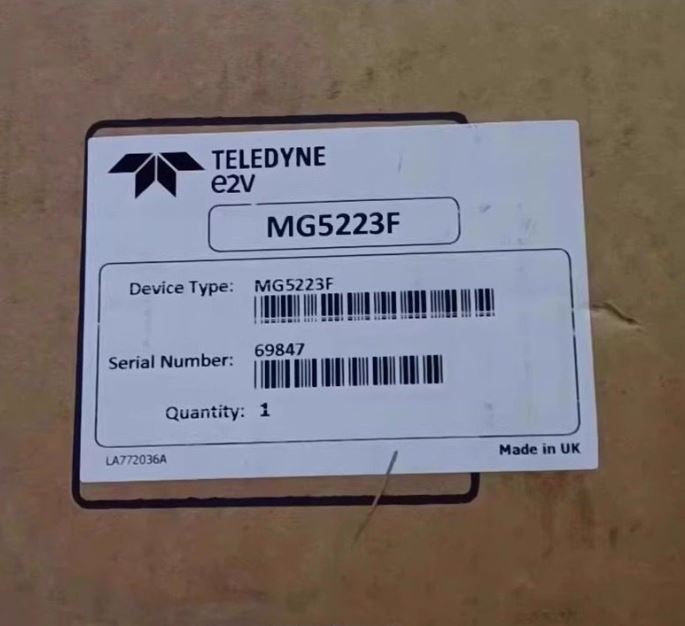

Магнетрон MG5223F для радаров

MG5223F — магнетрон для морского радара частотного диапазона S-band. Также известен как морская радарная трубка.

Особенности:

Компактный, прочный и лёгкий, монтируется в любом положении.
Оснащён аварийной кнопкой для отключения электропитания в случае неисправности устройства.
Изготовлен по принципу максимального ограничения при контакте с цепями высокого напряжения, при этом все цепи и клеммы высокого напряжения скрыты.

Характеристики

Рабочая частота: 3050 ± 10 МГц (диапазон частот — 3040–3060 МГц).
Пиковая мощность: 30 кВт.
Средняя выходная мощность: от 8,4 Вт (минимум) до 16,5 Вт (типичное значение) в зависимости от условий работы.
Напряжение нагрева: 6,3 В.
Ток накала: 1,25 А.
Максимальное анодное напряжение: 8 кВ.
Максимальный анодный ток: 8 А.
Длительность импульса: 0,55 мс.
Рабочий цикл: 0,00055.
Метод охлаждения: естественное или принудительное воздушное.
Размеры: 165,1 мм (максимальная высота) × 123,2 мм (максимальная ширина).
Вес: около 2,1 кг.
