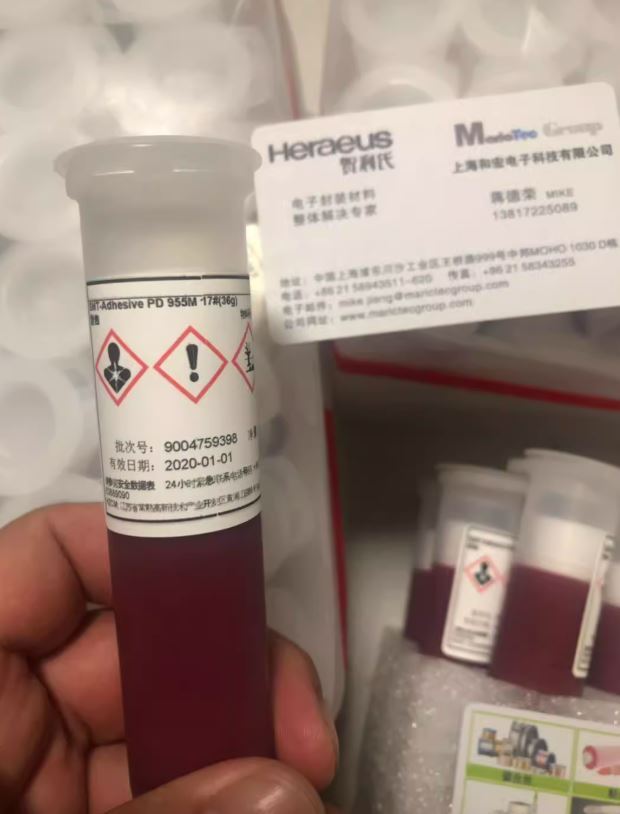

Heraeus PD 955 M - клей для SMD-монтажа - 10 г
Heraeus PD 955 M - клей для SMD-монтажа - 10 г
Цены:
от 1 шт - 22750 р.
от 12 шт - 21750 р.
от 36 шт - 20750 р.
Больше - по согласованию.
PD 955 M — однокомпонентный, термоотверждающийся, не содержащий растворителей полимерный адгезив. Он разработан специально для поверхностно-монтируемых на печатные платы компонентов. Реология материала специально адаптирована для высокоскоростного дозирования при условии малого подъема дозатора.
Основные преимущества
- Очень широкое технологическое окно, отсутствие пропусков в цепочке нанесенных точек;
- Возможность нанесения с низким уровнем подъема дозатора;
- Стабильная форма наносимых точек;
- Отличная адгезия со стандартными и сложными-для-приклейки корпусами;
- Очень низкое поглощение влаги. Допускает резкое увеличение температуры и очень короткое время отверждения без возникновения воздушных пузырей или ухудшения адгезии;
- Высокое поверхностное сопротивление;
- Постоянное качество.
Характеристики
| Артикул | PD955 M |
| Вязкость | 10-40 Па*сек |
| Адгезия | 25 Н/мм2 при комнатной температуре |
| Гомогенизация | отсутствуют частицы боле 50 мкм |
| Плотность | 1,2 г/сс |
| Цвет | красный |
| Скорость сдвига D | 30 {c-1} |
| Форма поставки | тюбик |
| Обьем | 10³ |
Результаты тестирования адгезива на соответствие требованиям Siemens
| Номер | Тест | Требование | Результат |
|---|---|---|---|
| 2.1 | Характеристики | Хорошо видимый цвет | Красный |
| Отсутствие пузырей | Отсутствуют | ||
| Размер частиц менее 50 мкм | Размер менее 30 мкм | ||
| 2.2 | Вязкость | Согласно договора | Удовлетворяет |
| 3.1 | Условия хранения | В соответствии со спецификацией 6 мес. | Удовлетворяет |
| 3.2 | Время жизни на плате | Минимум 8 часов | Удовлетворяет |
| 3.3 | Способность к нанесению дозированием | Повторяемость без пропусков | Удовлетворяет |
| 3.4 | Время жизни | 8 часов минимум | Удовлетворяет |
| 3.5 | Адгезия компонентов до отверждения | Изменение положения менее 150 мкм | Менее 100 мкм |
| 3.6 | Способность к отмывке | Полностью отмывается | Zestrone HC |
| 4.1 | Параметры отверждения | согласно спецификации | 125°С, 3 мин |
| 4.2 | Электролитическая коррозия в соответствии с IEC 426 | Параметр не должен превышать условий А 1.4 | Удовлетворяет |
| 4.3 | Поверхностное сопротивление | ≥ 1*1010 Ом | 3,4*1011 Ом |
| 4.4 | Потеря массы при рабочей температуре | ≤ 1 % | Удовлетворяет |
| 4.5 | Увеличение площади контакта при отверждении | Увеличение диаметра ≤ 10% | Удовлетворяет |
| 4.6 | Адгезия после отверждения | ≥ 5 N/mm2 на элемент | 0603: 15,6 N/mm2 0805: 14,4 N/mm2 1206: 15,9 N/mm2 SOT23: 11,2 N/mm2 SOT14: 30 N/mm2 |
| 4.7 | Адгезия компонента после отверждения | ≥ 1 N на элемент 1206 | 1,38 N |
| 4.8 | Ремонтопригодность | Удаление элемента без разрушения | Удовлетворяет |
Технологический процесс
Адгезив совместим как с автоматическим, так и с ручным нанесением.
Отверждение
- Стандартные условия отверждения: 3 минуты при 125°С.
- Максимальная температура отверждения не должна превышать 200°С.
- Минимальное время отверждения:
| Температура | время |
| 100°С | 8 мин |
| 125°С | 3 мин |
| 150°С | 1,5 мин |
| 180°С | 1 мин |
Отмывка
- До отверждения.
Не отвержденный клей может быть удален с применением Zestrone HC и другими Zestrone или Vigone отмывными материалами – см. рекомендации по применению материалов. Отмываемые платы должны быть полностью высушены до их помещения в отмывочную машину. - После отверждения.
Приклеенные компоненты могут быть удалены после их нагрева свыше температуры 100°С. Остатки клея удаляются после прогрева острым инструментом посредством механической обработки.
Хранение
Время хранения составляет 6 месяцев при температуре от 5°C до 12°С. Рекомендовано хранение в холодильнике. Исключать хранение при температуре более 30°С.
